應用說明

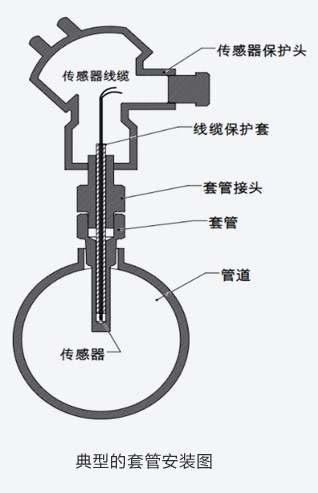

WHM 套管用于保護溫度測量?jī)x表免受損壞、腐蝕和過大的壓力。WHM可以提供由不銹鋼、黃銅、哈氏合金、蒙乃爾合金、因科鎳合金等制成的溫度計套管。WHM制造螺紋型、加長螺紋型的套管、金屬保護管、取樣管和測試管。它們可與熱電偶，溫度計，電阻溫度檢測器（RTD）和其他儀器設備配套使用，用于保護溫度測量?jī)x表免受損壞、腐蝕和過大的壓力。
WHM套管的設計和制造符合以下標準，也接受定制設計。
- ASME PTC 19.3 TW-2016 套管
- IEC 61520 (GB/T 19901) 溫度計檢測元件的金屬套管 實用尺寸
如需幫助，請通過電子郵件info@whmcn.com與上海萬匯機械有限公司聯系，或致電+ 86-21-6892 4569。

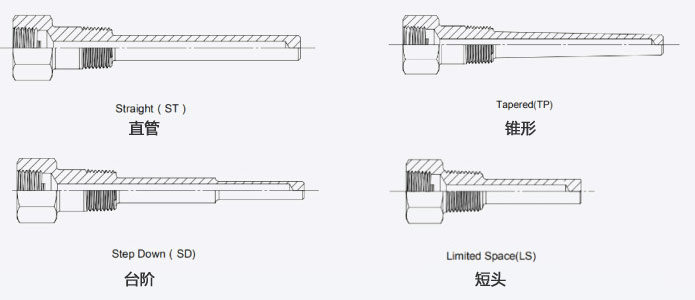

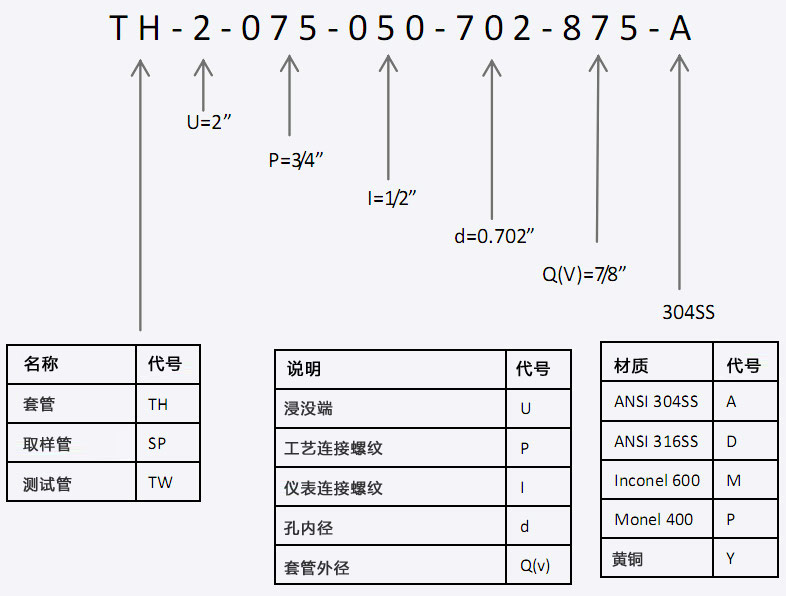

套管標號說明
| 外殼形狀 | 代號 |

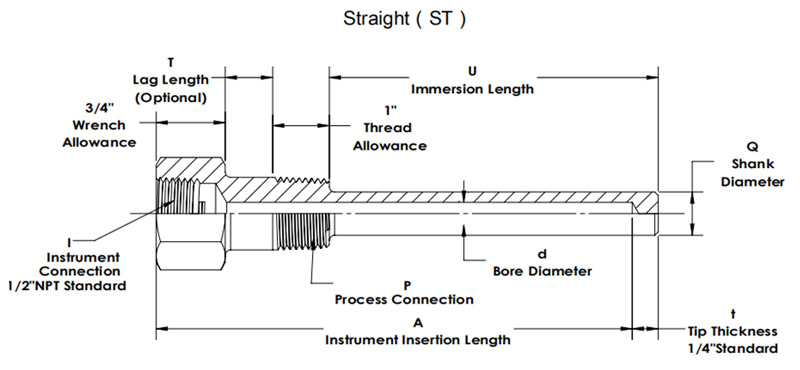

| 直管 | ST |

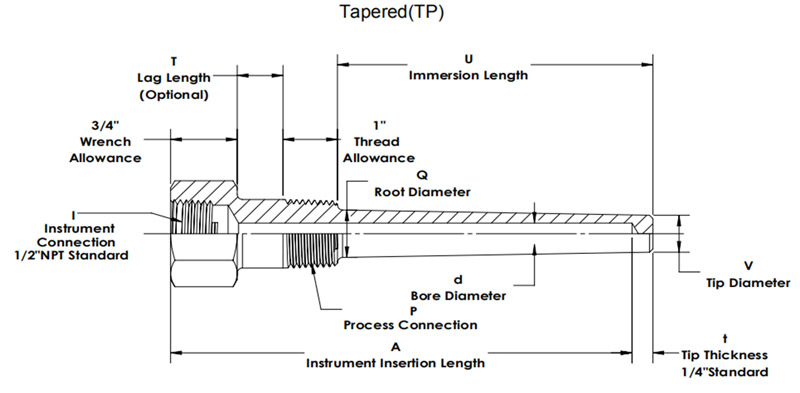

| 錐形 | TP |
| 臺階 | SD |
| 短頭 | LS |
外殼形狀分類

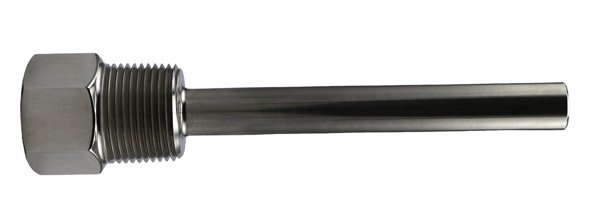

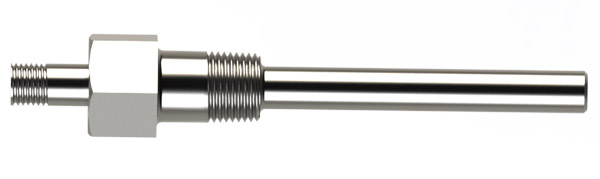

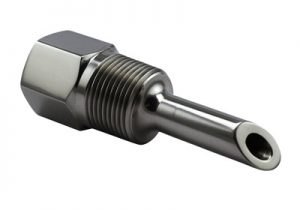

螺紋型套管
螺紋型套管由單根實心棒料鉆孔加工而成。

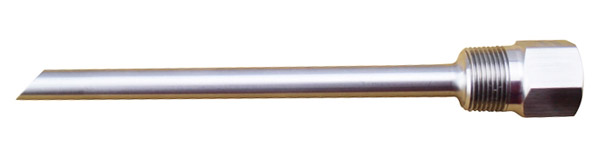

保護套管
保護套由金屬制成，可用螺紋或法蘭的連接類型制造
取樣管
取樣管由棒料鉆加工。

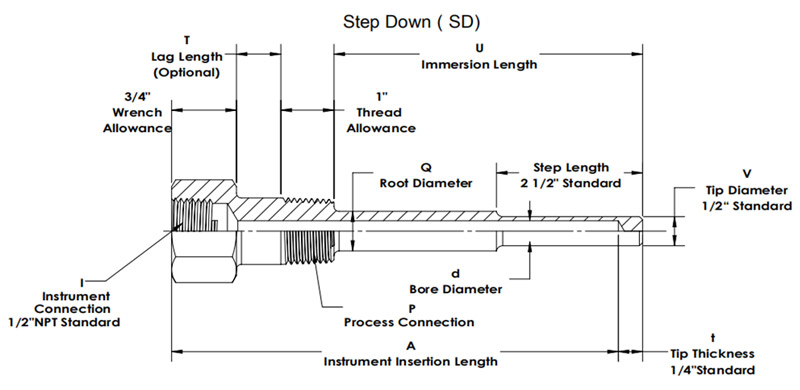

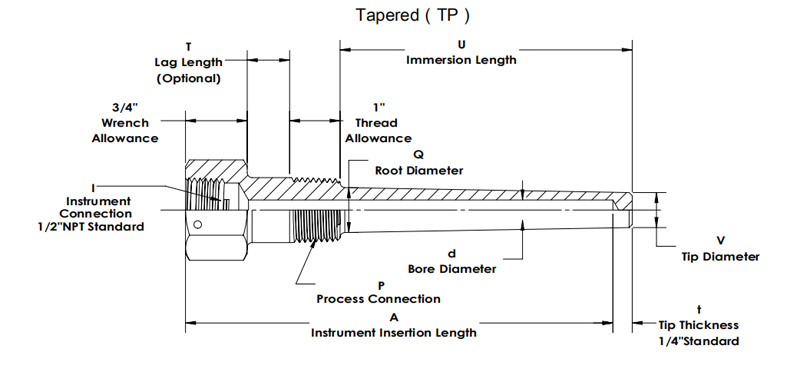

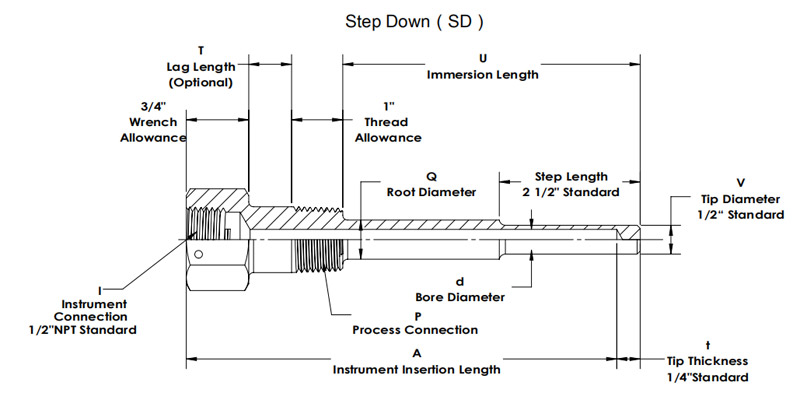

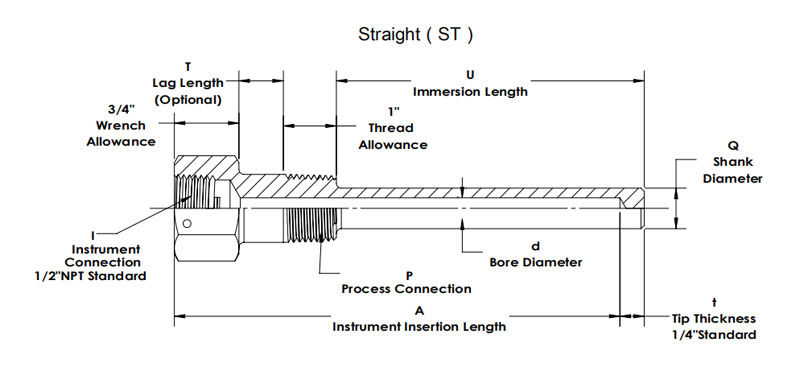

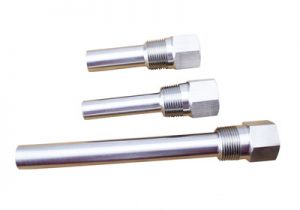

螺紋型套管
螺紋型套管由單根實心棒料鉆孔加工而成。
| 尺寸范圍 | 浸沒段 U |
工藝連接外螺紋P | ?儀表連接內螺紋I | 元件公稱直徑 | 孔內徑 d |
套管外徑Q(V) |
| 英制in |
1.5” 2” 3” 4” 5” 6” 7” 8” |
1/2”NPT 3/4”NPT 1”NPT 1 ?”NPT G1/2”B G3/4”B G1”B |
1/4”NPT 1/2”NPT 3/4”NPT |
0.250” 0.375” 0.500” |
0.260” 0.385” 0.512” |
1/2” 5/8” 3/4” 7/8” 1” |
| 公制mm | 60 85 110 160 210 |
M14X1.5 M18X1.5 M24X1.5 |
M12X1.5 M14X1.5 M18X1.5 |
3.0 4.5 6.0 8.0 |
3.5 5.0 7.0 9.0 |
13 16 20 23 25 |
T = 0（標準）
特殊要求可定制。
請通過電子郵件info@whmcn.com與我們聯系。

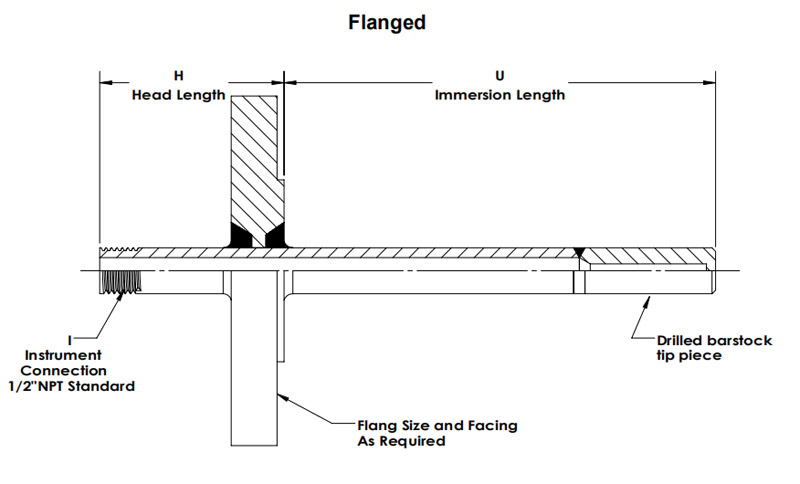

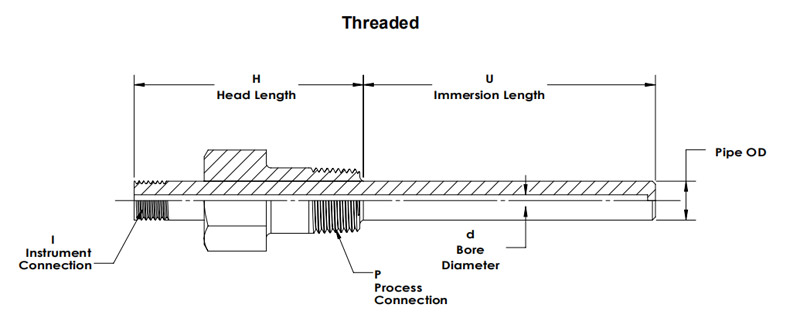

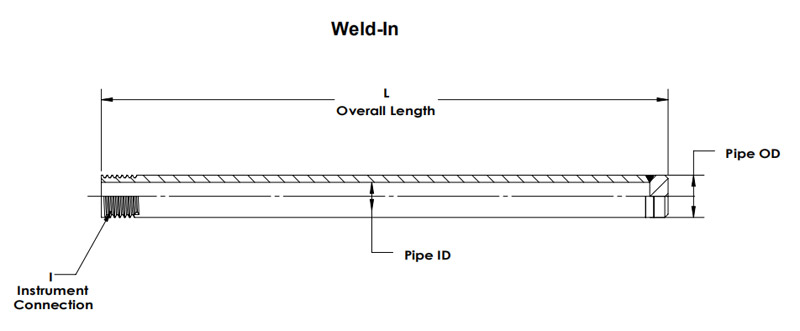

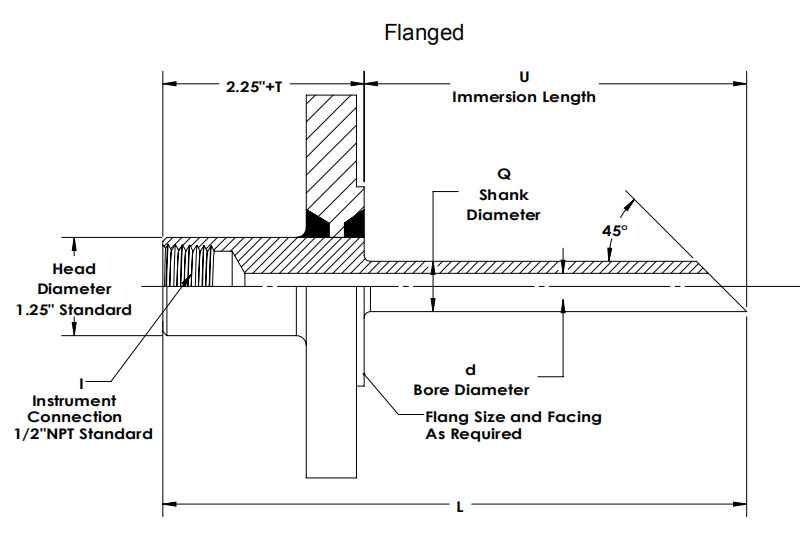

保護套管
保護套由金屬制成，可用螺紋或法蘭的連接類型制造。
?
| 尺寸范圍 | 浸沒段 U |
工藝連接 外螺紋 P | 管外徑 | 頭部長度 H | 儀表連接內螺紋 I | 孔內徑d | 套管外徑Q(V) ? |
|
英制 In |
2” 3” 6” 8” 10” 12” 15” 18” 21” 24” 27” 30” 32” 36” 38” 40” |
3/4NPT 1NPT 1-1/2NPT 焊接 1” ANSI150# 1 1/2” ANSI150# 2” ANSI150# 3” ANSI150# 4” ANSI150# 1” ANSI300# 1 1/2” ANSI300# 2” ANSI300# 3” ANSI300# 4” ANSI300# 1” ANSI600# 1 1/2” ANSI600# 2” ANSI600# 3” ANSI600# 4” ANSI600# |
1/4” S40 1/4” S80 1/4” S160 1/2” S40 1/2” S80 1/2” S160 3/4” S40 3/4” S80 3/4” S160 1” S40 1” S40 1” S80 1” S160 |
2” 2.5” 3” 3.5” 4” 4.5” 5” 5.5” 6” 6.5” 7” 7.5” 8” 8.5” 9” 9.5” |
1/4” 1/2” 3/4” |
0.260” 0.385” |
1/2” 5/8” 3/4” 7/8” 1” 1 1/8” |
特殊要求可定制。
請通過電子郵件info@whmcn.com與我們聯系。

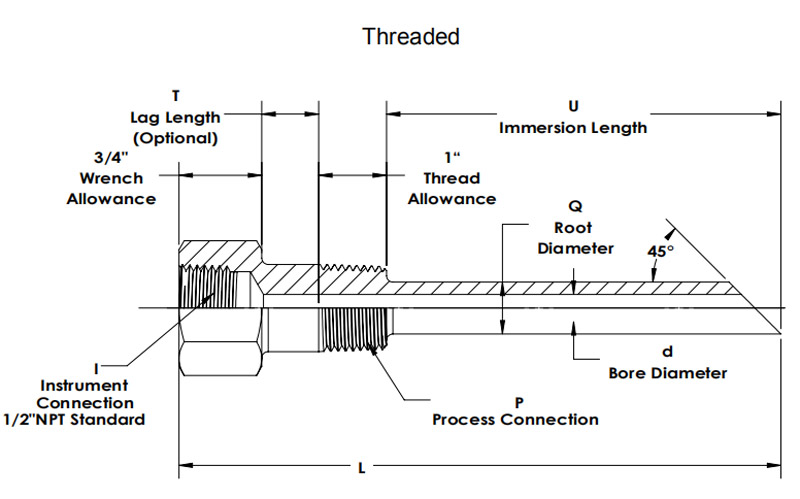

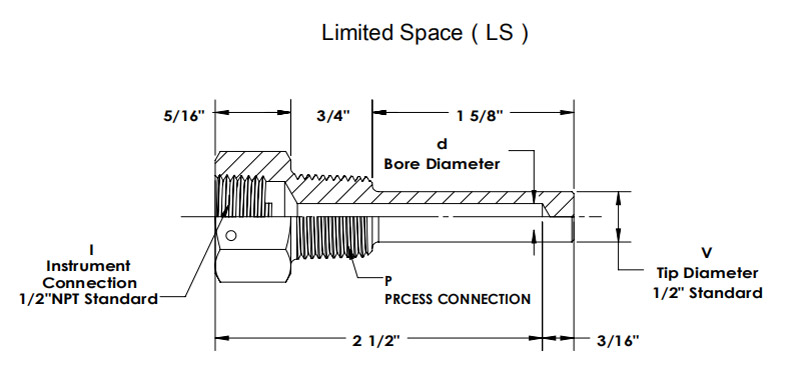

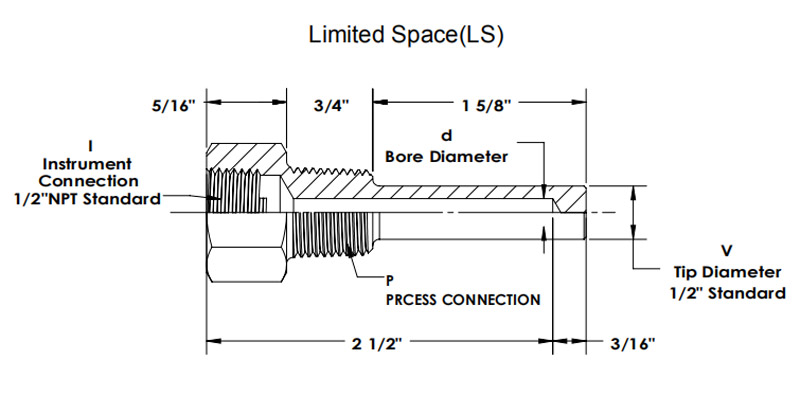

取樣管
取樣管由棒料鉆加工。
| 尺寸范圍 | 浸沒段 U |
工藝連接外螺紋P | ?儀表連接內螺 紋I |
元件公稱直徑 | 孔內徑 d |
套管外 徑Q(V) |
| 英制in | 1.5” 2” 3” 4” 5” 6” 7” 8” |
1/2”NPT 3/4”NPT 1”NPT 1 ?”NPT G1/2”B G3/4”B G1”B |
1/4”NPT 1/2”NPT 3/4”NPT |
0.250” 0.375” 0.500” |
0.260” 0.385” 0.512” |
1/2” 5/8” 3/4” 7/8” 1” |
| 公制mm | 60 85 110 160 210 |
M14X1.5 M18X1.5 M24X1.5 |
M12X1.5 M14X1.5 M18X1.5 |
3.0 4.5 6.0 8.0 |
3.5 5.0 7.0 9.0 |
13 16 20 23 25 |
T = 0（標準）
特殊要求可定制。
請通過電子郵件info@whmcn.com與我們聯系。

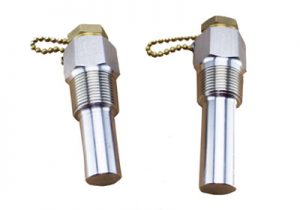

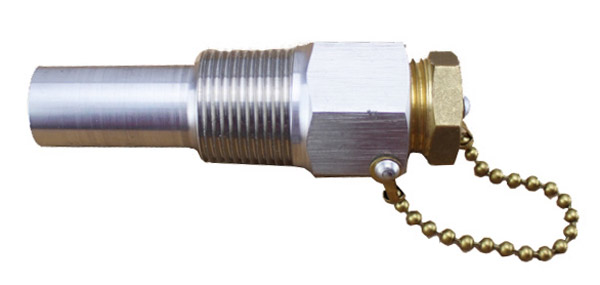

測試管
測試管可用黃銅（BP）或不銹鋼（SP）制成的堵頭和鏈條。
| 尺寸范圍 | 浸沒段 U |
工藝連接外螺紋 P |
?儀表連接內螺紋 I |
元件公稱直徑 | 孔內徑 d |
套管外徑 Q(V) |
| 英制 in |
1.5” 2” 3” 4” 5” 6” 7” 8” |
1/2”NPT 3/4”NPT 1”NPT 1 ?”NPT G1/2”B G3/4”B G1”B |
1/4”NPT 1/2”NPT 3/4”NPT |
0.250” 0.375” 0.500” |
0.260” 0.385” 0.512” |
1/2” 5/8” 3/4” 7/8” 1” |
| 公制 mm |
60 85 110 160 210 |
M14X1.5 M18X1.5 M24X1.5 |
M12X1.5 M14X1.5 M18X1.5 |
3.0 4.5 6.0 8.0 |
3.5 5.0 7.0 9.0 |
13 16 20 23 25 |
T = 0（標準）
特殊要求可定制。
請通過電子郵件info@whmcn.com與我們聯系。
