什么是孔板節流裝置

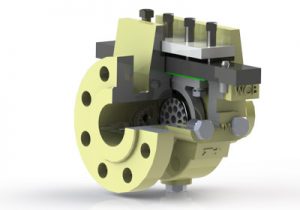

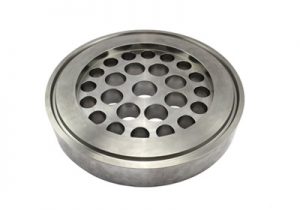

WHM的孔板節流裝置作為孔板流量計的一次裝置之一,廣泛用于氣體和液體的流量測量。整套標準孔板流量節流裝置由上游測量管1、整流閥(含流動調整器即整流板及其夾持裝置)、上游測量管2、雙腔或單腔孔板閥、下游測量管組成。當液體或氣體介質流過上游測量管時,通過整流器對其進行調節以減少湍流,從而使流動順暢而有序。當流體通過孔板時,它會形成局部收縮,因此流量增加而靜壓力降低,從而在孔板前后形成壓差。然后通過差壓計將數據傳送至流量計算機,流量計算機根據壓差和其他參數計算出流量。
特點:
- 單腔閥需關掉測量管上游閥門更換。

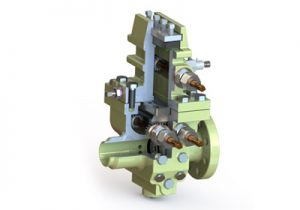

- 雙腔閥可在壓力下更換,無需中斷設備運行,節省時間及成本;
- 單腔閥需關掉測量管上游閥門更換。
- 雙腔閥可在壓力下更換,無需中斷設備運行,節省時間及成本;
- 可將標準孔板流量節流裝置上游直管段長度UL1減至 最小5D,上游直管段長度UL2減至 最小8.5D,下游直管段長度DL最小5D,從而節約空間和成本。
WHM 孔板流量節流裝置 符合以下規范和標準的要求
- GB/T 2624.2-2006 / ISO 5167-2:2003 用安裝在圓形截面管道中的差壓裝置測量滿管流體流量 第2部分: 孔板;
- GB/T 21446-2008 用標準孔板流量計測量天然氣流量;
- JB/T 7252-2018 閥式孔板節流裝置 ;
- API Spec 5L 管線用管;
- API Spec 6D 管道和管道閥門規范;
- ASME B16.5 管法蘭和法蘭管件NPS ?-24 公制/英制標準;
- ASME B16.34 螺紋和焊接連接的閥門;
- ASME IX 焊接、釬焊和熔融工藝,焊工、釬焊工和熔融操作工評定標準;
- ANSI /AWS D1.1/D1.1M 鋼結構焊接規范。
