什么是流動調整器(整流板/流量計整流)?
流動調整器是流量計一次裝置中和過程測量系統中使用的調整流體流動狀態的裝置。它可以有效地消除不正常流動,使緊鄰其上游的流體流動狀態近似于無旋渦(≤2°);并建立充分發展的管流。這樣有助于減小流量計上游測量管直管段長度,從而節約安裝空間和費用,以達到要求的流量計不確定度水平。
WHMTM 研發生產的N5系列 流動調整器 (ISO K-Lab NOVA)屬于板式流動調整器,可使上游直管段測量長度減小到10到17倍測量管內孔直徑,適用于標準孔板、噴嘴、文丘里管和超聲波等流量計的流體(包括氣體和液體)的流動狀態調整。
WHMTM 的流動調整器以316/316L SS 不銹鋼作為基本材料,同時可提供其他多種材料包括Inconel,Monel,Duplex,Hastelloy等制成的流動調整器,產品符合GB/T2624-2006 / ISO 5167:2003和API MPMS 14.3 / AGA 3要求。 同時,WHM也接受OEM生產。
按照GB/T 2624-2006 / ISO 5167:2003 規定,使用符合其制造和安裝要求的K-Lab NOVA流動調整器,對孔板流量計無需進行配合性試驗。
WHM N5系列流動調整器(整流板)根據安裝方式不同,分為四種樣式:
FCF-法蘭式、FCP-銷釘式 、FCR-墊環式 和 FCS-閥用式,
完全滿足 ISO 5167-2 規定的K-Lab NOVA多孔板流動調整器的設計制造要求并對其性能進行了改進和應用擴展 。
FCF: 法蘭式
FCP: 銷釘式
FCR: 墊環式
FCS: 閥用式

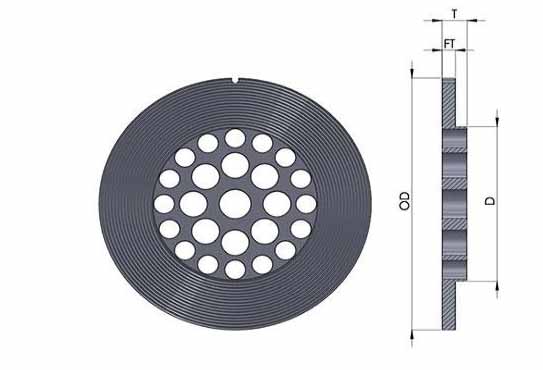

FCF-法蘭式流動調整器

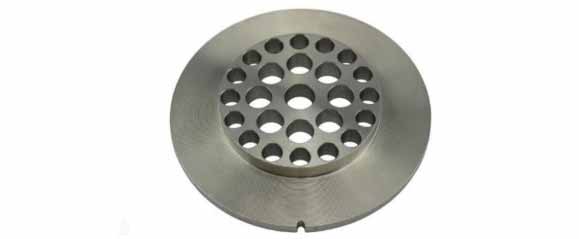

WHM法蘭式流動調整器的特征是采用突面法蘭,安裝在兩個
標準的突面法蘭和墊片之間,一端需插入下游管孔中。
標準 :GB/T 2624 / ISO 5167-2: 2003 , API MPMS 14.3 / AGA 3
樣式: 突面法蘭 FCF
管道公稱尺寸: NPS2-36, DN50-900 ,
通用材質: ASME SA479 316/316L SS
FCP-銷釘式流動調整器

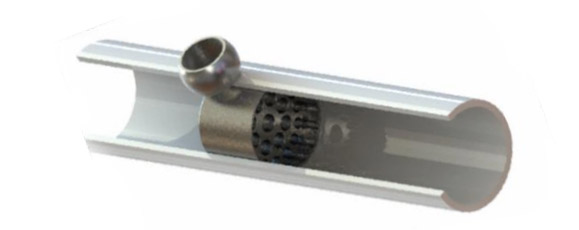

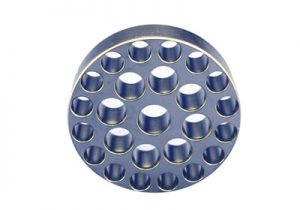

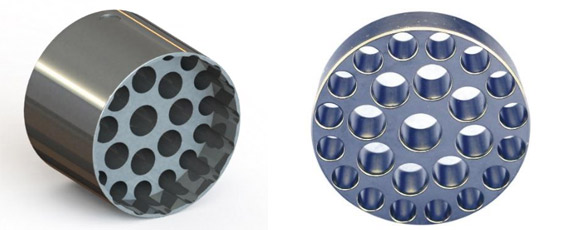

WHMTM 銷釘式流動調整器頂部有一定位安裝孔,使用時將其插入管道并通過定位銷將其固定在管道適當?shù)奈恢?,并密封管道?cè)壁。
標準 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
樣式:銷釘 FCP
管道公稱尺寸: NPS2-36, DN50-900 ,
通用材質: ASME SA479 316/316L SS

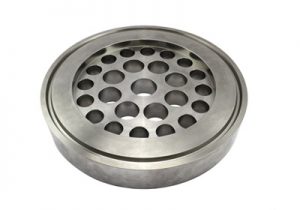

FCR-墊環式流動調整器 (凹槽墊環式 RTJF/凸緣墊環式 RTJM)

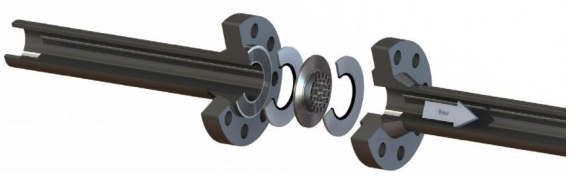

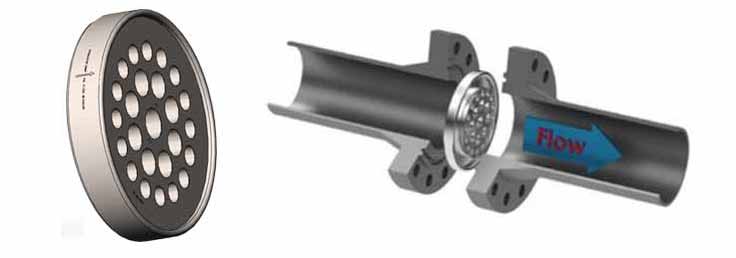

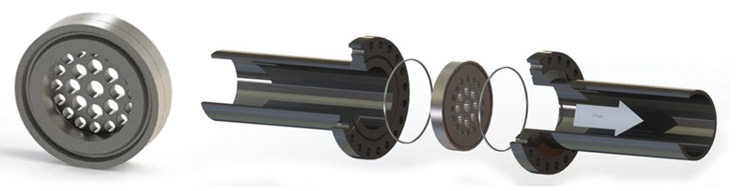

WHM墊環式流動調整器需要配合使用環形接頭墊圈,根據
壓力等級與法蘭和墊環匹配。
標準 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
樣式:墊環 FCR (RTJF和RTJM)
管道公稱尺寸:NPS2-36, DN50-900 ,
通用材質:ASME SA479 316/316L SS

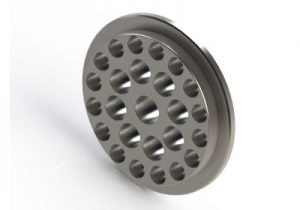

FCS-閥用式流動調整器

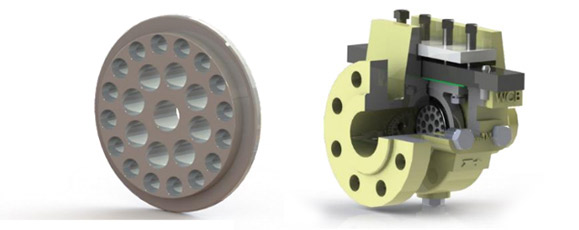

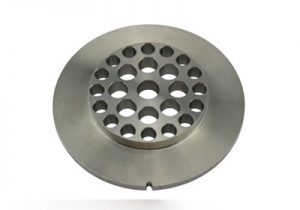

WHMTM 閥用式流動調整器與WHM專門設計的整流閥(又稱閥式流動調整器夾持裝置)配套使用。閥用式流動調整器由WHM獨特設計的定位槽對其上下方向、左右方向和圓周方向定位,防止流動調整器在安裝或工作時產生位移。流動調整器精確置入整流閥內的夾持環中,工作時其處于流道中心;更換或清洗流動調整器時,可關閉上游閥門, 方便直接取放夾持環,而無需像法蘭連接或焊接連接那樣拆除管道。
標準 :GB/T 2624 / ISO 5167-2: 2003 ,API MPMS 14.3 / AGA 3
樣式:閥用 FCS
管道公稱尺寸: NPS2-36, DN50-900 ,
通用材質: ASME SA479 316/316L SS

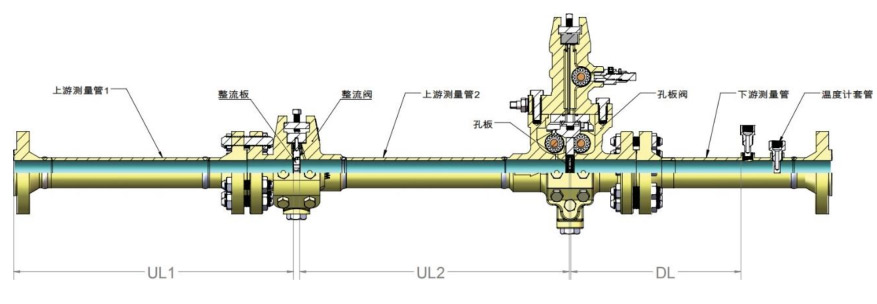

安裝WHMTM N5系列流動調整器需要的直管段長度
1. 依據GB/T 2624.2—2006/ISO 5167-2: 2003 用于貿易計量或有足夠的位置時,安裝WHMTM N5系列 (K-Lab NOVA )流動調整器需要的直管段長度如下:
UL1≥7.5D, UL2≥8.5D
2. 用于非貿易計量要求(如過程控制)或安裝位置不足時,推薦
UL1≥7.5D, UL2≥8.5D
UL1 流動調整器上游直管段長度.
UL2 流動調整器下游直管段長度

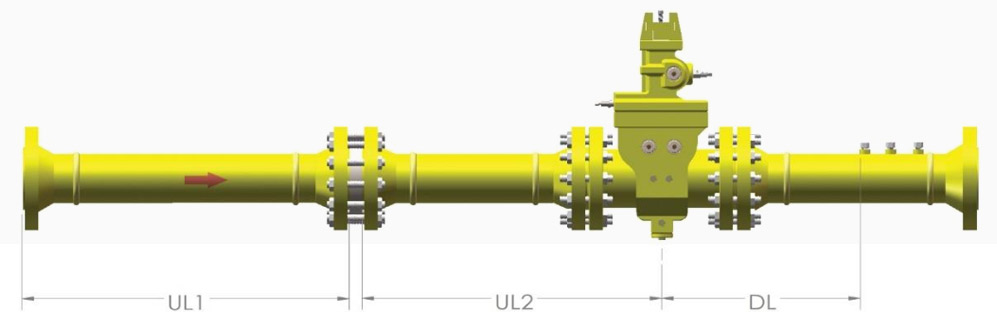

UL=UL1+UL2 流量計上游直管段長度
D 直管段內孔直徑

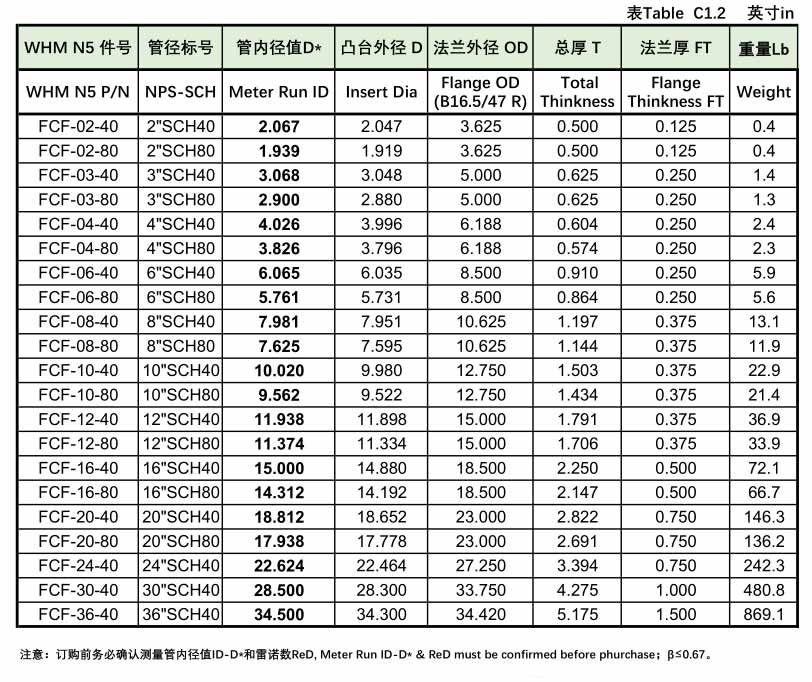

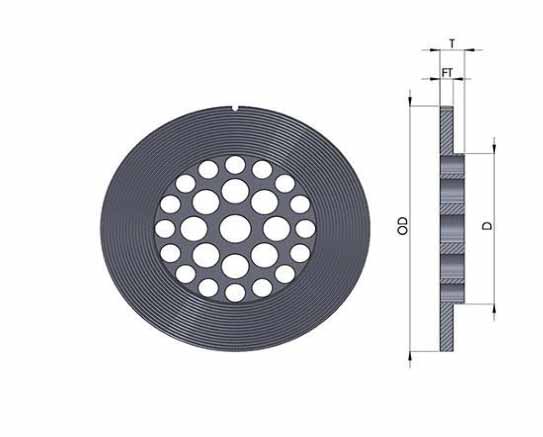

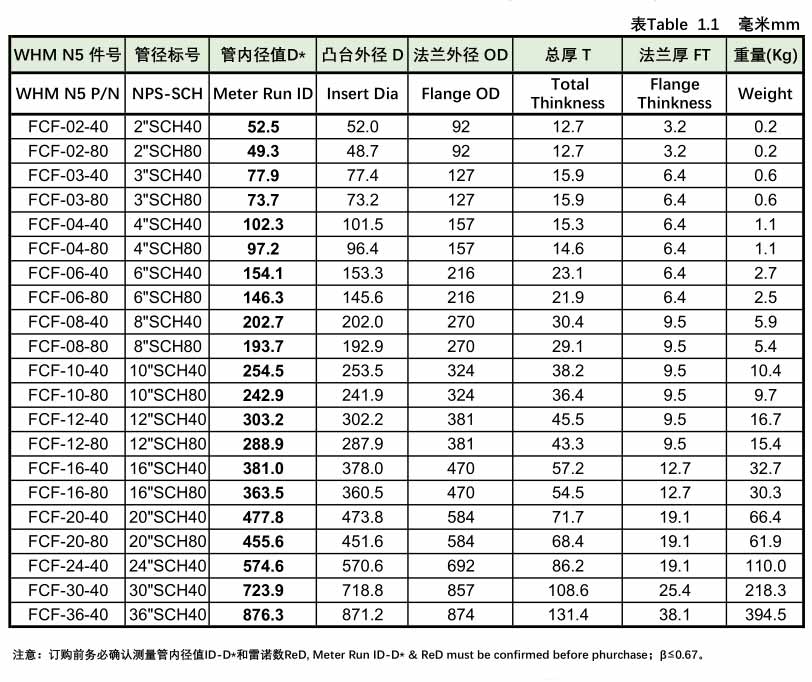

法蘭式(FCF) 流動調整器美制管徑主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)

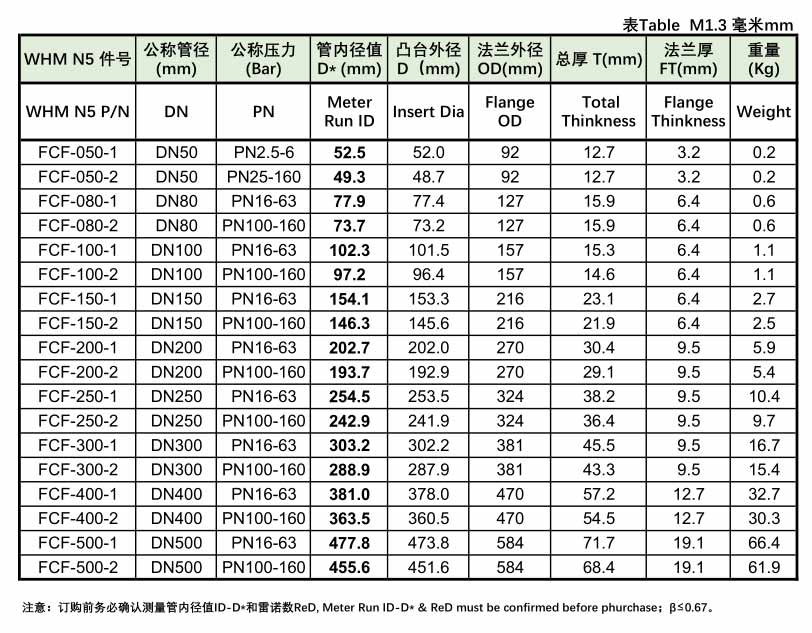

法蘭式(FCF) 流動調整器美制管徑主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)
法蘭式(FCF) 流動調整器美制管徑主要尺寸
Main Dimensions of N5 Series FCF (K-Lab NOVA's)
