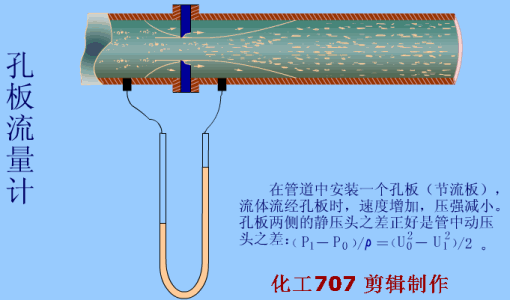

動態圖 講解孔板流量計的原理和特點

孔板流量計是將標準孔板與多參量差壓變送器(或差壓變送、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量。廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量??装辶髁坑?jì)被廣泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域,是發展工農業生產,節約能源,改進產品質量,提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中,流量?jī)x表有兩大功用:作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。

孔板流量計優點:

  1. 標準節流件是全用的,并得到了國際標準組織的認可,無需實流校準,即可投用,在流量傳感器中也是唯一的;
  2. 結構易于復制,簡單、牢固、性能穩定可靠、價格低廉;
  3. 應用范圍廣,包括全部單相流體(液、氣、蒸汽)、部分混相流,一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量;
  4. 檢測件和差壓顯示儀表可分開不同廠家生產,便與專業化規模生產。

孔板流量計缺點:

  1. 測量的重復性、精確度在流量傳感器中屬于中等水平,由于眾多因素的影響錯綜復雜,精確度難于提高;
  2. 范圍度窄,由于流量系數與雷諾數有關,一般范圍度僅3∶1~4∶1;
  3. 有較長的直管段長度要求,一般難于滿足。尤其對較大管徑,問題更加突出;
  4. 壓力損失大;
  5. 孔板以內孔銳角線來保證精度,因此傳感器對腐蝕、磨損、結垢、臟污敏感,長期使用精度難以保證,需每年拆下強檢一次;
  6. 采用法蘭連接,易產生跑、冒、滴、漏問題,大大增加了維護工作量。
